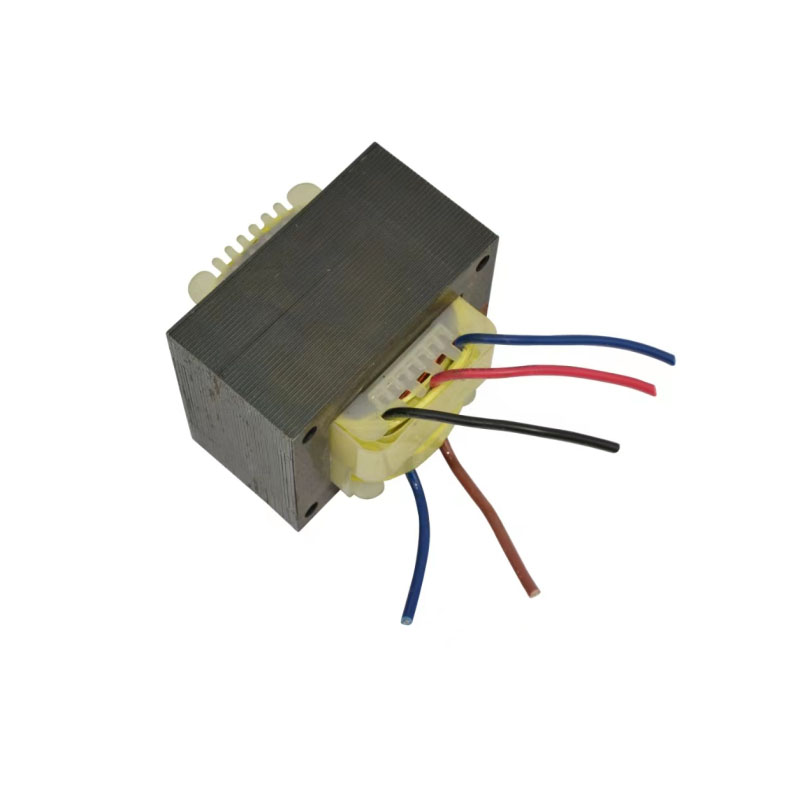

1-1.Tensão e frequência nominais primárias: 277VAC 60Hz.
1-2.CARACTERÍSTICAS ELÉTRICAS
1-3．Tensão e corrente nominais secundárias/
| PONTO DE TESTE | TENSÃO NOMINAL DE CARGA TOTAL | CORRENTE NOMINAL | REGULAÇÃO DE TENSÃO | SEM TENSÃO DE CARGA |
| 3~4 | 120 VCA ± 5% | 2500mA | 132 VCA±5% |
Carregamento (IL): 1350mA rms máx.
1-5.D.C.Resistência: Primário:/Ω±15%, medido em 25℃.
1-6.Perda vazia máxima: 10watts no máximo, na entrada 277VAC 60Hz.
1-7. Aumento de temperatura: 85 ℃ máximo na bobina primária pelo método de resistência e 45 ℃ máximo na superfície da caixa pelo método do termômetro em 25 ℃ ambiente, condição de carga nominal.
1-8.Resistência de isolamento:500VDC fornecido, mínimo de 100M ohms entre o enrolamento e o núcleo.
1-9.HI-pot teste:3750VAC 50Hz por 60 segundos (corrente de fuga 1mA) primário para secundário e núcleo.
1250VAC 50Hz por 60 segundos (corrente de fuga 1mA) secundário ao núcleo.
1-10.Induzir tensão:Todo o secundário aberto, o primário deve suportar 380V 360Hz por 60 segundos sem quebra.
1-11.Teste de vida:Em uma temperatura ambiente de 25°C, 90-95% R.H., aplicando uma fonte de alimentação de 277VAC 60Hz. para primário, com carga total de 2.500 mA por 24 horas continuamente, saída da unidade normalmente e atende aos requisitos do item 1-8、1-9.
1-12.Teste de umidade:Em uma temperatura ambiente de 40±2°C e 90-95% R.H.. por 48 horas após 10 minutos fora do forno, a unidade deve atender aos requisitos do item 1-9 e a resistência de isolamento deve ser de 10M ohms mínimo.
◆Atender/Conforme com ◇Aprovado
◇UL/CUL ◇CSA ◆CE ◇T-MARK ◇CCC
◇CLASSE A（115℃） ◇CLASSE E（120℃） ◇CLASSE H（180℃）
◆CLASSE B（130°C） ◇CLASSE F（155°C）
4-1．Aparência: Danos e ferrugem não são permitidos.
5-1．Aparência: Danos e ferrugem não são permitidos.
6-1. Faixa de temperatura operacional: -10 ℃ --- + 40 ℃
6-2.Faixa de temperatura de armazenamento:-40°C---+70°C
6-3. Faixa de umidade de operação: 10---90% UR
7-1．Os itens de teste para cada produto
◆ Corrente excitante primária
◆ Perda central
◆ Tensão de saída
◆ Corrente de entrada e potência em carga nominal
◆ Massa estrangeira por choque
◆ Polaridade do plugue de saída
◆ Teste de alta potência
◆ Aparência
7-2．O item de teste para parte dos produtos
◆ Zumbido operando com carga nominal
◆ Resistência DC
◆ Teste de isolamento
|
ESCURO |
A |
B |
C |
D |
E |
F |
Decapagem |
Revestimento de tira S |
|
±2,0 |
±2,0 |
±2,0 |
MÁX. |
±20 |
±20 |
±2 |
±2 |
|
|
ESPECIFICAÇÃO |
96 |
80 |
50 |
90 |
210 |
210 |
10 |
10 |
|
ITEM |
NOME DAS PARTES |
MATERIAL E ESPECIFICAÇÕES |
Q'TY |
FABRICANTE |
|
1. |
BOBINA |
Náilon CLASSE B |
ESPESSURA 0,71 mm MÍN. |
E I DUPONT DE NEMOURS&CO INC(E41938M) |
|
2. |
ESSENCIAL |
SILICONE LAMINADO E-I |
MELHOR LENDA HUI DINGS LTD |
|
|
3. |
PRI. ENROLAMENTO |
2UEW FIO MAGNÉTICO CLASSE B |
FIO E CABO ELÉTRICO PACÍFICO CO., LTD JUNG SHING WIRE CO., LTD E201757/E174837 |
|
|
4. |
SEGUNDO ENROLAMENTO |
2UEW FIO MAGNÉTICO CLASSE B |
||
|
5. |
SEC. ISOLAMENTO EXTERIOR |
FITA MYLAR 0,025mm |
JING JIANG SENSÍVEL À PRESSÃO CO., TAMPA E165111(N) |
|
|
6. |
ISOLAMENTO PRI.EXTERIOR |
FITA MYLAR 0,025mm |
||
|
7. |
Isolamento primário cruzado |
FITA DE PANO DE ACETATO CLASSE B |
DUCK SUNG TAPE CO., LTD (E105147) |
|
|
8. |
FIO DE CONDUÇÃO (I/P) |
UL1672#22AWG VERMELHO |
CHINA LONSID ELETRÔNICO CO., LTD E485744/E189674/E365423/E506867/332522 |
|
|
9. |
FIO DE CONDUÇÃO (O/P) |
UL1015#22AWG BLU |
CHINA LONSID ELETRÔNICO CO., LTD E485744/E189674/E506867/E365423/332522 |
|
|
10. |
PROTEÇÃO |
CORTE TÉRMICO 130℃5A 250V |
JOINT FORCE METAL RESEARCH & CO JING JIANG ZING CHENG ELETRÓTICA CO., LTD E142267/R2134811/E140847 |
