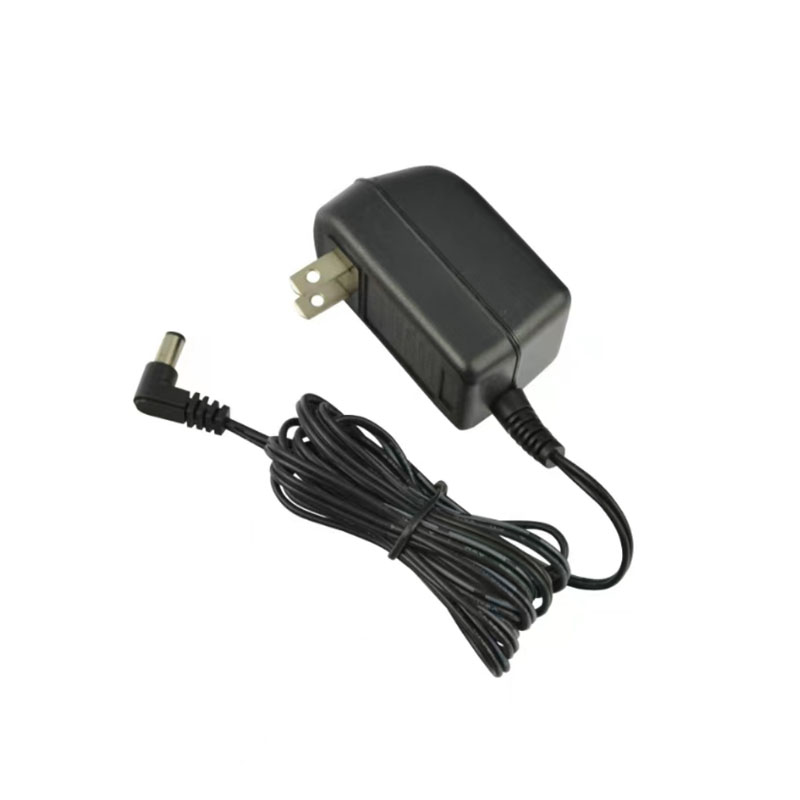

Como fabricante profissional de adaptador linear de montagem em parede interno 4,5VDC 150mA PSE, você pode ter a certeza de comprar adaptador linear de montagem em parede interno 4,5VDC 150mA PSE de nossa fábrica e a Powereagle oferecerá o melhor serviço pós-venda e entrega pontual.
Você pode ter a certeza de comprar o adaptador linear de montagem em parede interna 4,5VDC 150mA PSE de nossa fábrica e a Powereagle oferecerá o melhor serviço pós-venda e entrega pontual.
1-1.Tensão e frequência nominais primárias: 100VAC 50/60Hz.
1-2.CARACTERÍSTICAS ELÉTRICAS
1-3.Tensão e corrente nominais secundárias
PONTO DE TESTE |
TENSÃO NOMINAL DE CARGA TOTAL |
CORRENTE NOMINAL |
REGULAÇÃO DE TENSÃO |
SEM TENSÃO DE CARGA |
5~6 |
4,5VCC±5% |
150mA |
|
7,2VCC±5% |
Carregamento (IL): 65mA rms máx./Corrente de carga primária (IL): O valor máximo é 65mA
1-5.D.C.Resistance: Primário: /Ω±15%, medido a 25℃/Resistência DC primária: /Ω±15%, temperatura ambiente 25℃
1-6.Perda vazia máxima: 1,5 watts no máximo, na entrada
100VAC 50/60Hz/Perda vazia máxima: 1,5 watts, entrada100VAC 50/60Hz
1-7. Aumento de temperatura: 95 ℃ no máximo na bobina primária pelo método de resistência e 55 ℃ no máximo na superfície da caixa pelo método do termômetro em 25 ℃ ambiente, condição de carga nominal.
1-8.Resistência de isolamento:500VDC fornecido, mínimo de 100M ohms entre o enrolamento e o núcleo.1-9.HI-pot teste:1750VAC 50Hz por 60 segundos (corrente de fuga 1mA) primário para secundário e núcleo.
1200VAC 50Hz por 60 segundos (corrente de fuga 1mA) secundário ao núcleo.
1-10.Induzir tensão:Todo o secundário aberto, o primário deve suportar 200V 360Hz por 60 segundos sem quebra.
1-11.Teste de vida útil: Em uma temperatura ambiente de 25 ℃, 90-95% UR, aplicando uma fonte de energia de 100VAC 50/60 Hz ao primário, com carga total de 150 mA por 24 horas consecutivas, saída da unidade normalmente e atendendo aos requisitos do item 1-8、1-9.
1-12.Teste de umidade:Em uma temperatura ambiente de 25±2°C e 90-95% R.H..por 48 horas após 10 minutos fora do forno, a unidade deve atender aos requisitos do item 1-9 e a resistência de isolamento deve ser de 10M ohms mínimo.
2-1. Teste de queda: Caiu livremente de 3 pés de altura em um piso de concreto coberto com 1/8
telha de vinil de polegada 3 vezes em 3 superfícies diferentes, a unidade deve atender ao item 1-9
2-2.Teste de alívio de tensão: Na posição normal, 10 libras no cabo de saída por 50 segundos cada, não deve haver deslocamento de ruptura.2-3.Teste de flexão: O plugue e S/R devem suportar peso de 200 gramas, balançando da esquerda para a direita em um ângulo de 120 graus por 1000 ciclos e 40 ciclos por minuto. O cabo deve ser condutor.
◇ Conheça ◆ Aprovado
◇ UL/CUL ◆PSE ◇TUV/CE ◇BSI/CE ◇T-MARK CQC
◇CLASSE A(105°C) ◆CLASSE E(115°C)
◇CLASSE B(130°C) ◇CLASSE F(155°C)
5-1.Aparência: Danos e ferrugem não são permitidos.
6-1. Faixa de temperatura operacional: -10 ℃ --- + 40 ℃
6-2. Faixa de temperatura de armazenamento: -20 ℃ --- + 80 ℃
6-3. Faixa de umidade de operação: 30---85% UR
7-1.Os itens de teste para cada produto
◆ Corrente excitante primária
◆ Perda central
◆ Tensão de saída
◆ Corrente de entrada e potência em carga nominal
◆ Massa estrangeira por choque
◆ Polaridade do plugue de saída
◆ Teste de alta potência
◆ Aparência
7-2.O item de teste para parte dos produtos
◆ Zumbido operando com carga nominal
◆ Resistência DC
◆ Teste de isolamento
CABO DE SAÍDA: 2468 # 24AWG 1,83 M Diapasão reto
PLUGUE/CC:3,5±0,1mm*1,35±0,1mm*10±0,5mm
CENTRO:Eletrodo positivo
ITEM | NOME DAS PARTES | MATERIAL E ESPECIFICAÇÕES | Q'TY | FABRICANTE |
1 | BOBINA | Náilon CLASSE B | ESPESSURA 0,71mm MÍN. | E I DUPONT DE NEMOURS&CO INC(E41938M) |
2 | ESSENCIAL | SILICONE LAMINADO E-I | MELHOR LENDA HUI DINGS LTD | |
AÇO/E-I | ||||
3 | PRI. ENROLAMENTO | 2UEW FIO MAGNÉTICO CLASSE B | FIO E CABO ELÉTRICO PACÍFICO CO., LTD | |
JUNG SHING WIRE CO., LTD | ||||
E201757/E174837 | ||||
4 | SEGUNDO ENROLAMENTO | 2UEW FIO MAGNÉTICO CLASSE B | ||
5 | SEC. ISOLAMENTO EXTERIOR | FITA MYLAR 0,025mm | JING JIANG SENSÍVEL À PRESSÃO CO., TAMPA | |
E165111(N) | ||||
6 | ISOLAMENTO PRI.EXTERIOR | FITA MYLAR 0,025mm | ||
7 | PLACA RETIFICADORA | P.C.BOARD (94-V0) CLASSE B | CHIH HSIEN EMPRESA CO., | |
LTD.(E105119) OU EQUIVALENTE. | ||||
8 | DIODO | RETIFICADORES DE SILÍCIO | PAN JIT INTERNATIONAL INC. | |
OU OUTRO EQUIVALENTE. | ||||
9 | CAPACITOR | ELETRÓLITOS/ | SHIANG CHEN ELECT.CO., LTD. | |
470uF 16V | OU OUTRO EQUIVALENTE. | |||
10 | GABINETE | 28# você | preto | E I DUPONT DE NEMOURS&CO INC OU OUTRO EQUIVALENTE. |
11 | CABO DE SAÍDA | 2468#24AWG | preto. | XIN LONGO ELETRÔNICO CO., LTD. E332522 |
E157717/E487181/E189674/E341894/E494205 | ||||
12 | PLACA DE NOME | PVC (UL/CSA) OU ALUMÍNIO | IMPRESSÃO DE TOM YOUMG MFG MH27610 | |
PVC(UL/CSA) | ||||
13 | PROTEÇÃO | CORTE TÉRMICO TUV | JOINT FORCE METAL RESEARCH & CO | |
115℃ 2A 250V TUV | JING JIANG ZING CHENG ELETRÓTICA CO., LTD E142267/R2134811/E140847 | |||
OBSERVAÇÃO | Desaparecer | VERNIZ V-1630FS | VIKING ELETRÔNICO CO., LTD E359418 |
