Descrição do produto

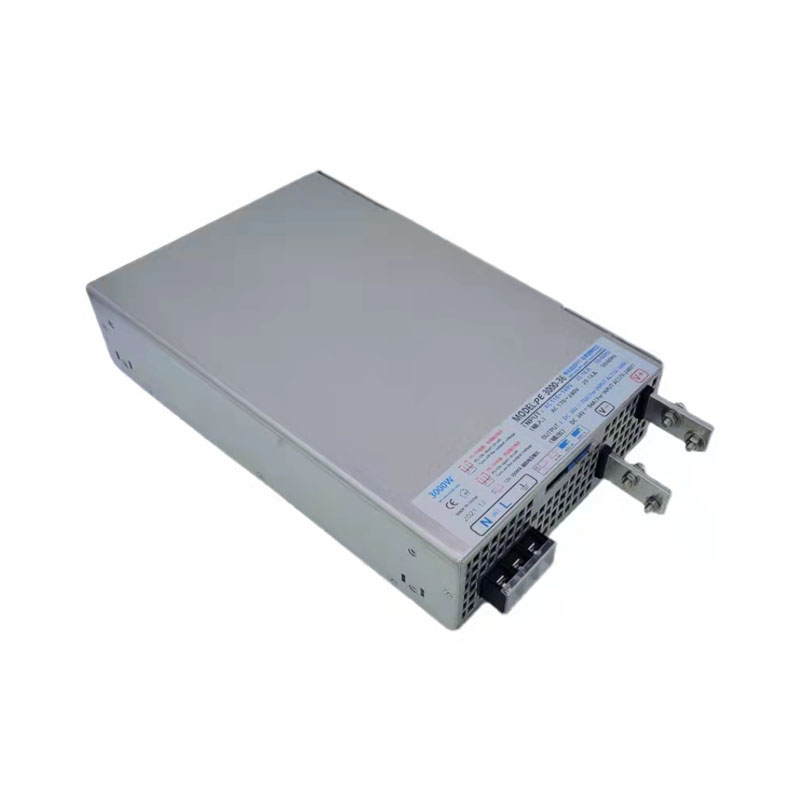

Powereagle is 3000W High Power Supply manufacturer and supplier in China.

Saída única de 3000 W (com PFC ativo)

Série PE-3000

● Função de correção do fator de potência do PFC ativo

● Alto valor de PF, baixos harmônicos, alta eficiência

● Entrada de tensão ampla AC110-240V

● Placa de circuito multicamadas (placa PCB de linha de 4 camadas)

● Corrente constante de tensão constante

● múltiplas especificações de tensão opcionais

modelo			PE-3000-24	PE-3000-36	PE-3000-48	PE-3000-60	PE-3000-72	PE-3000-110	PE-3000-150	PE-3000-250	PE-3000-300
Parâmetro de saída	Tensão de saída CC		24V	36 V	48V	60V	72v	110V	150 V	250 V	300 V
	Entrada CA 220 V	Corrente de saída	125A	83,3A	62,5A	50A	41,6A	27,2A	20A	12A	10A
		Potência de saída	3000 W	3000 W	3000 W	3000 W	3000 W	3000 W	3000 W	3000 W	3000 W
		eficiência	89%	91,2%	91,8%	92%	92,3%	93,4%	94,3%	95%	95%
	Entrada CA 110 V	Corrente de saída	104A	69,4A	52A	41,6A	34,7A	22,7A	16,6A	10A	8.3A
		Potência de saída	2500 W	2500 W	2500 W	2500 W	2500 W	2500 W	2500 W	2500 W	2500 W
		eficiência	87,2%	89,3%	89,6%	90,3%	91,4%	91,7%	92%	93%	93%
		Dica: Ao usar a entrada AC110V , é necessário reduzir a potência de saída para 2500W
	Ondulação (máx.)		160mV	200mV	220mV	260mV	280mV	330mV	400mV	450mV	620mV
	Faixa de regulação de tensão		12-24 V	18-36V	24-48V	30-60V	35-72 V	60-110 V	75-150 V	110-220V	150-300V
	Taxa de ajuste linear		±0,5%	±0,5%	±0,5%	±0,5%	±0,5%	±0,5%	±0,5%	±0,5%	±0,5%
	Regulação de Carga		±0,5%	±0,5%	±0,5%	±0,5%	±0,5%	±0,5%	±0,5%	±0,5%	±0,5%
	Precisão de tensão		±2%	±2%	±2%	±2%	±2%	±2%	±2%	±2%	±2%
	Hora de início/subida		Pós-atraso de inicialização de 4 a 5 segundos/tensão de 500MS completa
	Hora de manter desligamento		16 ms (220 VCA 80% de carga) 8 ms (220 VCA 100% de carga)
	Método de fiação de saída		Terminal de tira de cobre, assento de porca M5, precisa usar uma fiação de terminal de cobre com suporte de energia
	1.1. Eficiência Este parâmetro é medido em condições de 100% de carga total, a eficiência não é um valor constante (consulte o seguinte gráfico de eficiência VS carga)
	2. Wave and noise measurement Method: Use 12 "twisted pair, output terminal parallel 0.1uf and 47uf capacitors the oscilloscope bandwidth is limited to 20 MHz.
topologia	PFC		Impulso Entrelaçado
	PWM		Forword paralelo escalonado de dois transistores
Parâmetro de saída	tensão de entrada		AC 110v-240v (ampla tensão adaptativa)
	Alcance de frequência		47-63 Hz
	Corrente de entrada (valor máximo)		Saída de carga total de 3.000 W, use entrada de 220 VCA 16A Saída completa de 2.500 W, use entrada de 110 VCA 26 A (ao usar entrada de 110 V, a potência máxima é limitada a 2.500 W)
	Energia durante o modo de espera		10W
	Fator de potência (valor PF)		Use a entrada AC220V e alimente 100% de carga total, fator de potência ≥ 0,96 (consulte o valor de PF na figura abaixo) Use a entrada AC110V e alimente 100% de carga total, fator de potência ≥ 0,97 (consulte o valor de PF na figura abaixo)
	Método de fiação de entrada		3PIN KF78 espaçamento terminal de fiação tipo cerca PCB de 14 mm com capa protetora
	Insira uma corrente de surto		Partida a frio 220 VCA/53 A 110 VCA/28 A
função	PS-ON		Curto-circuito do terminal PS-ON: desligue a tensão de saída PS-ONTerminal aberto: ligue a tensão de saída (o padrão é aberto) Nota: A função PS-ON controla a tensão de saída na fonte de alimentação para desligar. Quando a tensão de saída é desligada, a energia está no estado de espera de baixa potência (potência de espera de 10 watts), apenas o circuito de alimentação auxiliar está funcionando, o ventilador de dissipação de calor está funcionando corretamente. Não está desconectado da entrada 220V.
	Regulação da tensão de saída		Tensão de saída ajustável, ajuste manual do potenciômetro Adj-V)
	Ajuste de corrente de saída		A corrente de saída pode ser ajustada, o potenciômetro ADJ-A ajusta manualmente, quando a carga atinge o valor de configuração de corrente, a saída de corrente constante (a corrente de saída permanece inalterada, a tensão de saída é reduzida com a carga)
	Saída de tensão auxiliar		Esta máquina fornece uma saída de tensão auxiliar de 12V-300mA
Função protetora	Proteção contra sobretensão de saída		120% da tensão máxima de saída cortada, não se recupera automaticamente, para reenergizar ela se recuperará
	Proteção contra curto-circuito de saída		Não há saída após a saída entrar em curto e a tensão de saída é restaurada automaticamente após a liberação do curto-circuito.
	Proteção contra sobrecarga de saída		O modo de proteção contra sobrecarga é o modo de limite de corrente constante, o valor da corrente de saída de bloqueio permanece inalterado e a tensão de saída aumenta e diminui com a carga.
	Proteção contra superaquecimento		Quando a temperatura do dissipador de calor do transistor PWM atinge 85°C± 5%, a tensão de saída é desligada. Recuperação automática quando a temperatura cai para 75°C± 5%
Padrão de segurança e EMC	Padrão EMC		EN55032 (CISPR32) Classe A
	Resistência de isolamento		I/P-O/PI/P-FG,O/P-FG:100M Ohms /500VDC/25℃/70%RH
	Corrente de vazamento		≤3,5MA/AC220V
	Tensão suportável		Entrada e saída: 3000 VCA Entrada e aterramento: 1500 VCA Extremidade de saída e invólucro: 500 VCA
ambiente	Temperatura de operação		-30-35°C pode ser usado em 100% da potência máxima, mais do que essa faixa de temperatura para reduzir a potência de saída ( consulte a curva de queda de temper ratu re abaixo)
	Temperatura de armazenamento, umidade		-40 ~ + 55 ℃, 20-90% UR
	Altitude		Usado apenas em altitude de 2.000m
outro	Método de resfriamento		Ventilador de resfriamento integrado (velocidade de controle de temperatura, 2 ventiladores) para soprar ar internamente
	Valor de ruído do ventilador		No ambiente interno de 20-25 decibéis, quando o ventilador 2 é girado, a fonte de alimentação de 50 cm é medida a partir de 55 decibéis.
	Tamanho da casca		294 mm de comprimento (extensão de 45 mm fora do terminal)* Largura 185 mm * altura 65 mm
	Instale o furo de fixação		(Instalação horizontal) espaçamento de comprimento: 236 mm espaçamento de largura: 205 mm (dimensão de referência)
	peso		Peso 3,3kg
Aviso	1. Preste atenção à ventilação e ao calor, não pode ser instalado o led dentro da caixa completa de led marítimo 2. Esta fonte de alimentação é limitada ao uso interno, sem chuva, à prova d'água, sem poeira, não adequada para ambientes externos e ambientes agressivos.
